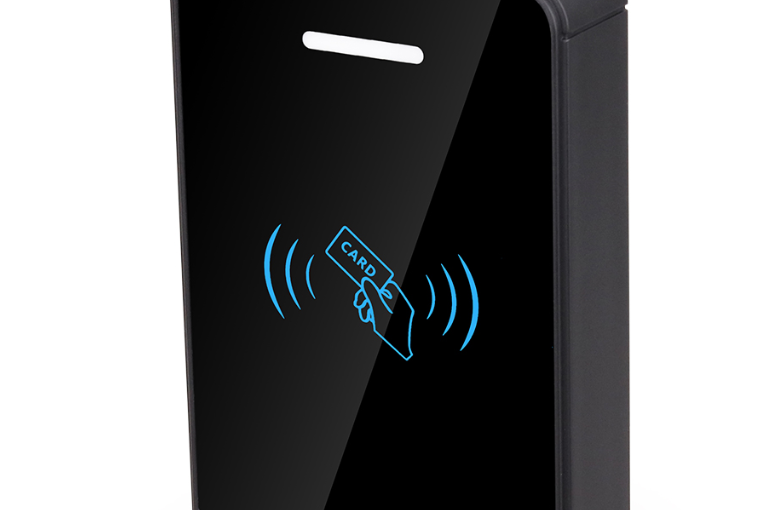

IC卡和ID卡双频单门一体机规格书

IC卡+ID卡双频单门一体机

尺寸：120mm*76mm*21mm

产品介绍：

双协议读卡器同时支持125KHZ的ID卡和13.56MHZ的IC卡/NFC/CPU卡的单门门禁控制器，低功耗，高环保器件，用户容量高达6000-12000个用户。

该产品主要用于控制各类进出口通道，金属表面和各种材料表面均可正常工作。

产品性能

型号 DAIC-ID-YTJ

电流、电源 <50 mA DC9V-15VDC (±5%)

支持协议 EM，身份证，ISO14443A协议的CPU卡、IC卡

状态提示 七彩呼吸灯

声音 1个蜂鸣器

输出 2路继电器输出 ，1路485/232串口输出，1路门磁信号

操作温度 -20°C to +65°C

保存温度 -40°C to +70°C

湿度 0 ~ 95% (无结凝)

防护等级 IP65（产品灌环氧树脂）

颜色 硬化镜面、纯黑（白色）可选。

引线说明

名称 信号类别 颜色 说明

VCC Power 红色 电源正极 DC 9V-12V

GND IN 黑色 电源，信号地

名称 信号类别 颜色 说明

COM Power 橙色 继电器公共端

NC out 蓝色 继电器常闭触点

NO out 黄色 继电器常开触点

MC IN 灰 门磁反馈信号线
