200万像素桶机：高清人脸识别+二维码+刷卡综合应用一体化技术规格书
200万像素单目高清人脸识别二维码刷卡一体机技术参数
一、产品描述
200万像素单目高清人脸识别机是深圳道尔基于深度学习的人脸前端识别比对套件，具有非常灵活的特性，其优点是基于工业级的Linux平台，内置二维码、刷卡及神经网络运算处理器，全高清的WDR彩色摄像头轻松应对背光暗光阴阳脸环境，本地可存储20000库，可以可靠的脱机识别，600*1024的7寸IPS全彩高清屏带来更细腻的显示效果。
二、应用范围
刷脸通行业务
需要身份认证的业务
高级别安全要求的安防监控
三、产品特性
光学特性
SONY 1 /2.8"宽动态低照度 CMOS，图像分辨率1920(H)*1080(V)
低照度CMOS，0.01Lux@(F1.2，AGC ON)；
智能特性
高性能嵌入式处理器，集图像采集、人脸检测、人脸跟踪和人脸对比于一体；
高性能NPU，算力达0.5T；
自主CNN神经网络算法，动态识别无需特意配合；
无需电脑及云端，脱机人像识别；
支持全景图、局部特写图输出；
支持年龄、性别等识别；
识别速度≤80ms，识别率≥99%；
支持20000人像库；
支持视频叠加；
支持韦根协议；
支持黑白名单及报警输出；
支持临时名单管控；
编码特性
H.264编码格式；
1080P高清实时25帧/秒输出
支持输出码流1024Kbps~4Mbps可调；
支持曝光（快门）、增益、对比度、饱和度、亮度等可调；
网络特性
支持TCP/IP,HTTP,NTP协议；
支持10M/100M自适应以太网口；
支持FTP上传图片功能；
支持心跳,密码保护,NTP校时；
支持4个用户同时接入；
接口特性
1个RJ45 10M/100M自适应以太网接口；
1个Micro SD卡接口，最大支持128G ；
1个MIPI-DSI高清显示屏接口；
1路韦根协议接口；
1路音频输入接口，1路音频输出接口；
2路开关信号输出；
1路USB（备用4G模块或者二代身份证读卡器）；
品质特性
采用进口元器件，保证优越的产品品质；
超低功耗，工作温度可达-30℃～＋70℃；
ESD、防雷、防浪涌保护措施；
四、功能框图
五、规格参数
基本参数
型号 DAIC-RL-XGP
DDR 及处理器 4Gb，海思Hi3516CV500
Flash 4Gb
显示屏尺寸 7寸
显示屏分辨率 600*1024
显示屏类型 IPS
传 感 器 SONY Starvis 1/2.8 "逐行扫描 CMOS
最低照度 0.01Lux@(F1.2,AGC ON)
快 门 1/80秒至1/100,00秒
镜头接口 M12螺纹6mm定焦
日夜参数 自适应
宽 动 态 支持
数字降噪 自动调节
编码标准
视频标准 H.264
码 率 1024Kbps~4Mbps
视 频
编码格式 H.264
视频尺寸 1920(H)*1080(V)、1280(H)*720(V)、640(H)*360(V)
帧 率 25fps
辅码流 支持，1280(H)*720(V)、640(H)*360(V)
视频设置 曝光（快门）、增益、对比度、饱和度、亮度可调、人脸曝光补偿
视频叠加 时间、点位名称
背光补偿 支持
抓拍功能
图片格式 采用JPEG 编码
抓拍结果 全景图、局部特写图（比对成功、未比对、比对失败、合成图片）
图片尺寸 1920*1080（全景图）；局部特写图根据实际画面占比
智能功能
识别模式 脱机动态人像识别
识别内容 人像、性别、年龄识别
识别类型 1：N，1:1
活体检测 支持
人 像 库 20000
识 别 率 ≥99%
识别速度 ≤250ms
识别距离 1.0-3.0米（需要更远或者更近可以更换镜头实现）
人像库下发 单张图片、批量图片、实时抓拍图片导入
人像存储 特征图：单机支持20万张（插入64G TF卡）
全景+特征图：单机支持5万张（插入64G TF卡）
记录模式 全景图、局部特写图
管理类型 黑名单、白名单、临时用户
输出模式 韦根26/34/66、继电器
触发方式 视频触发
二次开发 支持多平台、多语言
网络功能
支持协议 ONVIF,TCP/IP,HTTP,DNS,NTP,FTP,串口通信协议,韦根协议,私有协议
存储功能 支持Micro SD卡(128G)断网本地存储及断网续传
通用功能 心跳,密码保护,NTP校时
接 口
通讯接口 1个RJ45 10M/100M自适应以太网口
辅助通讯 1个RS-485，1个USB2.0
显示屏输出 1路MIPI_DSI高清视频输出
触发输入 2路外部触发输入，可配置成韦根输入
触发输出 2路开关量输出，可配置成韦根输出
音频输入 1路音频输入
音频输出 1路音频输出
工作环境
供 电 DC 12V 2A
功 耗 ≤5W
工作温度 -30℃～＋70℃
工作湿度 20%－90%

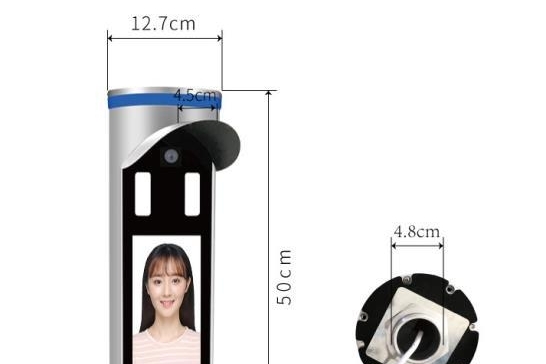

尺寸（mm） 560*122*122mm
重 量 见产品实际重量
