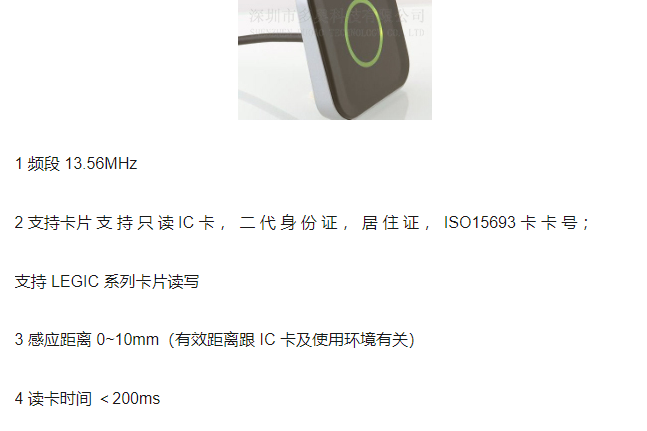

非接触式射频LEGIC读卡器

DAIC-MJ-FBRW(LEGIC)

一.产品概述

DAIC-MJ-FBRW(LEGIC)是一款无按键非接触式射频金属门禁读卡器，支持读取LEGIC卡，采用目前先进的非接触式IC卡技术，使用安全且方便快捷。适用于门禁、考勤、收费、防盗、巡更等各种射频识别应用领域。

二.产品特点

u 采用高性能高速处理器。

u 读物理卡号的距离：LEGIC卡为3cm， CPU卡为3cm， S50/S70为3cm。（根据不同工作环境和不同的卡而不同）

u 在有效距离内数据接收时间小于120ms。

u 防静电、防错接等多重保护设计。

u 抗金属屏蔽和读卡器相互抗干扰能力强。

三.产品参数

参数

说明

产品型号

DAIC-MJ-FBRW(LEGIC)

产品标准

ISO/IEC14443A、ISO/IEC15693

支持卡片

读取LEGIC，S50，S70，CPU卡，Desfire卡，Ultralight卡，Felica卡的物理卡号

外型尺寸

86mmx86mmx15mm（公差：±3）

输出格式

WG34

连接线

250mm±15mm

频 段

13.56MHz

供电电源

DC12V（±5%）

工作电流

40mA--80mA

工作温度

-10℃~+70℃

存储温度

-20℃~+80℃

工作湿度

15%~90%

传输距离

100米

接线定义

红：VCC 黑：GND 白：Wiegand D1 绿：Wiegand D0

紫：Beeper 灰：LED

四.韦根码格式说明

1.韦根时序图

2. 韦根数据格式

备注：N为字节数，N取值为3,4,8

当N=4，韦根输出格式为WG34。数据格式说明：

1. MSB先发送； 32 BITS SERIAL NUMBER = 4BYTE (HEX)

2. MSB为高16 BIT的偶校验位；LSB为低16 BIT的奇校验位；

3. 偶校验定义：16 BIT 中 1 的个数为偶数时，MSB为1；16 BIT 中 1 的个数为奇数时，MSB为0；

4. 奇校验定义：16 BIT 中 1 的个数为偶数时，LSB为0； 16 BIT 中 1 的个数为奇数时，LSB为1。
