DAQR-IC-RW86二维码刷卡门禁读头86型规格书

1. 产品简介

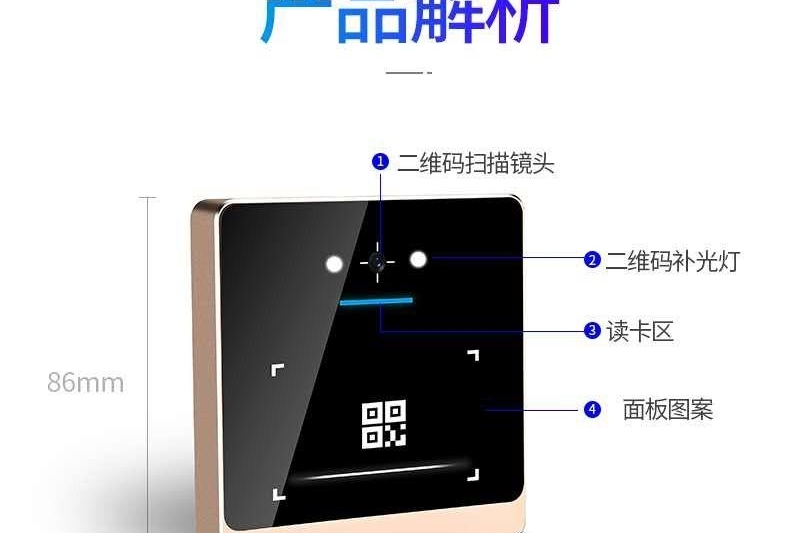

DAQR-IC-RW86二维码刷卡门禁读头是经道尔十几年技术沉淀形成的的高端智能门禁读卡器，标准86结构，铝合金外壳;面板采用9H钢化玻璃，抗刮防爆性高;IPX7级防水内部灌胶封密处理全面防水;双灯补光高清扫描视角广，速度快，识别率高，兼容性强、可接支持韦根/485通讯任意品牌门禁控制器，目前广泛应用商务办公楼访客、房地产、景区旅游、社区访客进出人员管理、配套闸机、门禁、访客机、梯控等。

2. 功能介绍

DAQR-IC-RW86二维码门禁读卡器可识别动态二维码、蓝牙、IC卡、二代身份证、CPU卡NFC。操作简单支持道尔微信小程序（或第三方APP、微信小程序、微信公众号）、手机二维码、纸质二维码、访客二维码等各种介质二维码。

产品通过指示灯反应系统不同状态。

读卡区域图标为蓝色时表示通电状态；二维码扫描、读卡合法输出时为绿色图标。

感应卡：把感应卡放在刷卡区域，蜂鸣器鸣响及读卡区域图标变绿色，读卡成功并输出数据；

二维码：把二维码放在扫描区域5~30CM距离，蜂鸣器鸣响及读卡区域图标变绿色，扫码成功并输出数据。

注:韦根输出时，二维码仅支持10位以内的数字或十六进制四字节数据。韦根26位支持的范围(0-255),(1-65535);韦根34位支持的范围1-4294967295。

手机蓝牙输出：通过手机道尔微信小程序（或第三方APP、微信小程序、微信公众号）"划一划"或者"摇一摇"，蜂鸣器鸣响及读卡区域图标变绿色，并输出数据。

3. 产品参数

名称二维码门禁读卡器(86型)

型号DAQR-IC-RW86

输出方式韦根26/34位/ RS485量大可改一体机

识别方式二维码/蓝牙/IC卡/二代身份证/手机NFC

识读角度转角 360°，仰角 ± 65°，偏角 ± 65°

扫描角度75°（水平）, 55°（垂直）, 85°（对角）

支持二维码格式QR Code, Data Matrix, PDF417，等

工作温度-20°C到60°C

相对湿度5%到95%

环境光照日光直射、夜晚微光源

读取速度<200毫秒

输入电源DC12V 500mA(支持宽电压5~30V)

外观尺寸86*86*13 mm

识别距离标准距离5~30 CM

二维码支持范围韦根26位支持范围(0-255),(1-65535)；韦根34位支持的范围1-4294967295；RS485支持范围为1024个字符

4. 接线图（接第三方门禁控制器示意图）

5．安装尺寸图

6．重要声明

本说明书内的图片及文字说明，可能与实物略有差距，一切以实物为准。

本说明书的内容可能更新及修改，而无需事先通知。
