IC+ID+身份证（二代证）双频读卡模块：全方位楼宇安全访问解决方案

电压 5V

电流 30mA

指示 模块自带小交流蜂鸣器和LED灯

支持 125KHz和13.56MHz（iso14443A/B）卡片

接口 wiegand26/34,UART,USB(键盘设备)

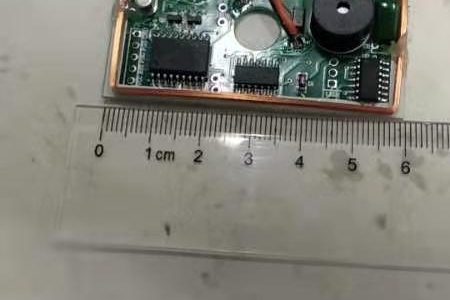

小体积 47mm（长）*26mm（宽）*5mm（厚） (含天线)

工业级产品 -20度到75度的环境都能正常工作

EM4100 读卡距离 >8cm

Mifare s50 S70 、Desfire 、FM1208 读卡距离>5cm

二代证 3cm

可支持Gicard 安全防复制卡片

可使用深圳道尔配套工具进行功能配置

Wiegand VCC D1 D0 GND FOR

电源 DC 供电， 选择线性电源可以获得更好的读卡效果

D1 D0 wiegand 数据输出DATA1,DATA0

FOR 格式选择，默认为26BIT，与GND连接输出34BIT

UART VCC RXD TXD GND FOR

电源 DC 供电， 选择线性电源可以获得更好的读卡效果

RXD/TXD UART数据通讯端口，TTL 电平

FOR 暂时没有定义

USB VCC D- D+ GND FOR

电源 DC 供电， 选择线性电源可以获得更好的读卡效果

D- D+ USB 接口

FOR 暂时没有定义

1、金属干扰问题

模块设计之初已经考虑到金属环境干扰的优化，模块可以在靠近金属表面很近的环境下工作。 但无法嵌入金属内部工作（开孔可以）。请做相关设计时远离金属。

2、电压问题

道尔使用的器件是3.3V ,根据用户的要求，我们可以将模块设置成 3.3V , 5V, 12V 3个供电版本。默认版本为12V 供电。正常工作电流小于50mA. 12V 版本电压输入范围5~16v 可正常工作

3、接口

道尔提供3个版本 WIEGAND接口、 UART 接口、USB接口。采购时请一定明确使用那种接口

4、IC防复制

模块在出厂默认是支持防复制功能的，复制卡刷卡后会出现功能失效。

防复制卡功能仅限于我们测试过的卡片类型和复制入侵模式，我们不承诺该模块绝对安全。但承诺持续改进。

5、声光提示

道尔采用的是交流蜂鸣器，无法外接直流蜂鸣器。LED 使用红蓝双色
