大众集团非接触式射频技术（LEGIC）读卡器规格说明书

大众集团非接触式射频legic读卡器规格书

一、概述

LEGIC-EWG34是13.56MHZ非接触式射频legic读卡模块，是深圳道尔基于ISO/IEC14443 国际标准协议开发的非接触式智能卡读卡模块。它采用德国生产的高集成度读卡专用芯片、先进的看门狗和电压监控电路方案设计而成；集成度高、抗干扰能力强、体积小、性能更稳定且可以提供WG输出配置控制器后可TCP/IP通讯。具有接收灵敏度高﹑工作电流小﹑单直流电源供电﹑低价位、高性能等特点。

二、应用范围：

梯控、通道、门禁、考勤，档案管理、电子门票，产品防伪、公交一卡通系统、工位权限管理等。

三、功能描述：

刷Legic卡；

模块尺寸约为30mm*20mm，天线外接；

通讯方式USB（主要用于发卡），维根，串口， RS485等；配置控制器可TCP/IP通讯

四、技术参数：

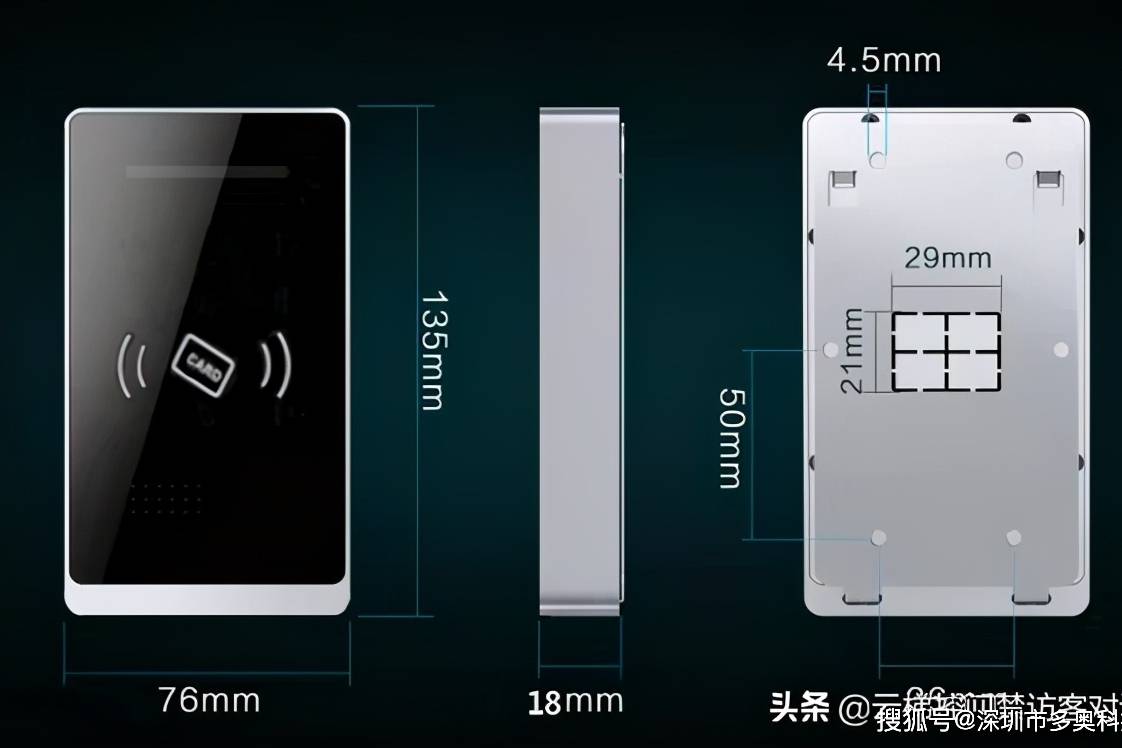

五、安装尺寸及设备尺寸

六、测试方法

读卡器测试使用说明：

例如：

刷卡器的ID是：613115（DAIC-LGSF-V2.0软件版本已支持现场修改）

控制器以太网的IP地址是：172.16.190.135（DAIC-LGSF-V2.0软件版本已支持现场修改）

网关是：172.16.190.1

服务器地址例如有两个，一个IP是：172.24.140.80（主), 一个IP是：172.24.140.81（从）

他们的端口都是9000.

刷卡系统支持两个服务器，先访问主服务器，如果接通，就进行通讯，不再去连接从服务器。如果主服务器没有接通，立即连接从服务器，接通后，进行通讯，不在连接主服务器。

如果都不通，继续进行交换访问地址（主从服务器），直到有一个连上为止。

工作前提：接好网络，然后接上电源--开机。

读卡器开机后，蜂鸣器自检，会低音鸣叫。控制器开始启动各类设备进行初始化，此时，蜂鸣器会响几声，表示控制器器自检结束设备正常，如没任何反应则标识读卡器及控制器有故障，请重复以上步骤再试。如果服务器没有应答，刷卡器的指示灯会红绿交替闪烁。此时不支持刷卡

(刷卡没有反应的）。知道服务器有应答，网络正常后，红绿灯将不再闪烁。此时刷卡有效，如果刷卡，服务器返回1（0x31), 闪一下绿灯，同时蜂鸣器响两声。如果服务器返回0（0x30),亮红灯，蜂鸣器响3声。

数据格式是：刷卡器ID,卡号，日期时间

（举例）

613115，99881151，20-10-19 18:30:54

*****现在已经有心跳包，每秒发数据一次，现在测试，数据是0000，开发人员可以忽略掉这些数据。

七、实物图
