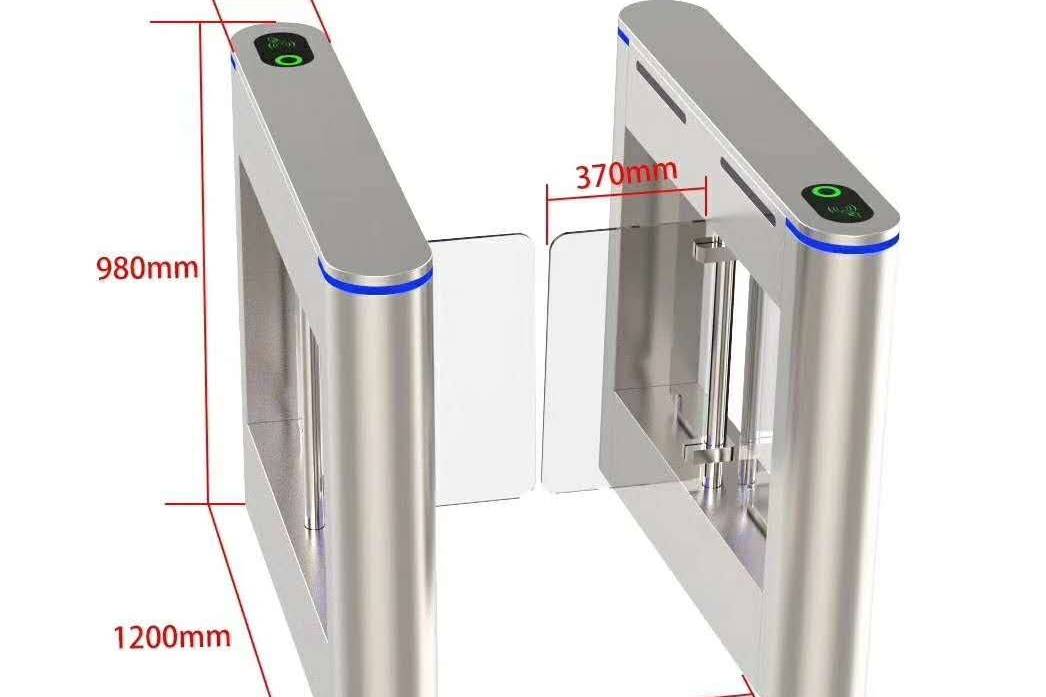

无刷一体圆柱速通门的使用说明

本系统由道尔通道闸控制板，配套无刷伺服电机，采用伺服控制技术，实时检测电机位置，无需外部编码器，自学习负载曲线，具备物理防夹保护，灵敏度可调；支持出入口刷卡、自由、禁止等通行模式设置；具有非法闯入、尾随通行、滞留、逆向通行、红外防夹等通行逻辑检测，适用速通门/摆闸、翼闸/平移闸等通道闸设备。

1.2. 技术参数

 输入电源：DC24V，推荐单边150W / 6.5A；

 适配电机：60W以下直流无刷电机，带2400线位置反馈；

 通讯方式：RS232串口通讯，支持Modbus协议；

 断电开闸：DC12V蓄电池，或选配超级电容模块；

 工作环境：-20℃ ~ 55℃，湿度90%以下（无凝结）

 红外传感器：6个独立接口，PNP、NPN常开，集电极开路型；

 语音输出：外接8W 4Ω喇叭。
