DAHID-MJ-RW26全协议读卡模块
介绍:
DAHID-MJ-RW26迷你读卡模块，它集成高性能读卡射频电路及天线，多种用户接口 USB、wiegand、UART。丰富的运用支持。支持多种卡片(iclass 卡、EM4100)读写操作。
特征:
电压 DC 5
电流 <100mA
频率 13.56Mhz, 125Khz
协议 ISO14443A/B/C ISO15693协议，iclass 卡、EM4100系列
接口 wiegand 26/34(可定制TTL),UART、USB
尺寸 47mm（长）*26mm（宽）*5mm（厚） (含天线) 方便嵌入
工业级产品 -20度到70度的环境都能正常工作
支持二代居民身份证,Mifare及其兼容卡片,15693,SONY卡,iclass卡
二代证读读卡距离>3cm
Mifare 卡读卡距离>5cm
15693 >5 cm，iclass卡 >5cm EM4100>5cm
支持OEM定制
蜂鸣器、双色LED
运用:
考勤指纹读卡模块
门禁对讲读卡模块
15693 标准读写器
Iclass 读卡器

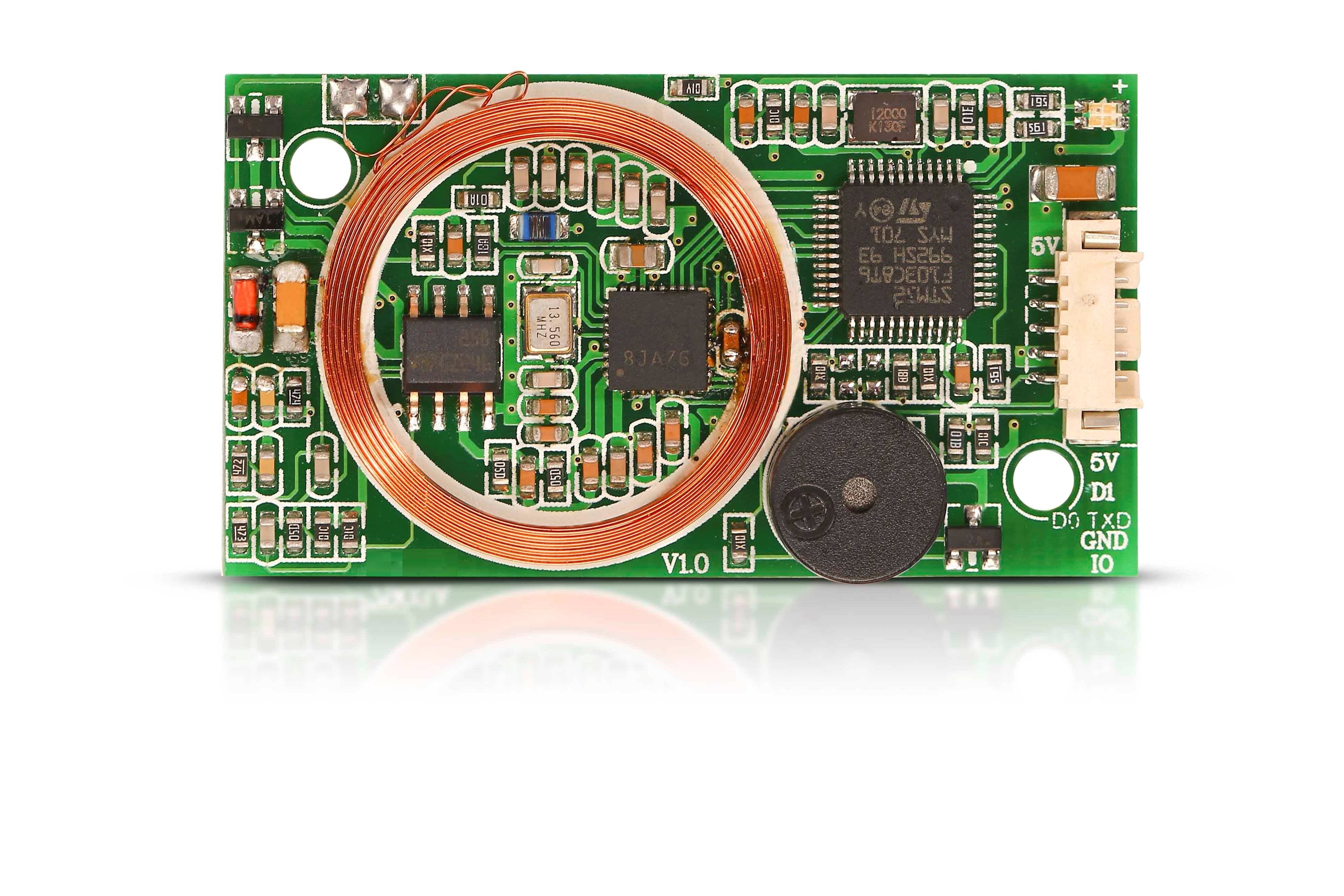

图片:
接口说明:
Wiegand VCC D1 D0 GND FOR
电源 DC 供电， 选择线性电源可以获得更好的读卡效果
D1 D0 wiegand 数据输出DATA1,DATA0
FOR 格式选择，默认为26BIT，与GND连接输出34BIT
UART VCC RXD TXD GND FOR
电源 DC 供电， 选择线性电源可以获得更好的读卡效果
RXD/TXD UART数据通讯端口，TTL 电平
FOR 暂时没有定义
USB VCC D- D+ GND FOR
电源 DC 供电， 选择线性电源可以获得更好的读卡效果
D- D+ USB 接口
FOR 暂时没有定义
Wiegand 接口输出介绍：
当有卡片感应到时，卡片的序列号将通过Data0与Data1这两条数据线输出。
Data0与Data1 在无数据输出的情况下，都为高电平。
数据位0 在Data0线上产生一个宽度为400us的低电平。
数据位1 在Data1线上产生一个宽度为400us的低电平。
每一位数据的长度为2400us
每张Mifare 卡都有一串4个字节的序列号，我们输出其中后面三个字节。
在前面加前12位偶校验位，后面加后12位奇校验位，共26位数据。
卡号为 : 6B 3D 12 D6
输出数据为： 3D 12 D6
Weigand 26 编码：
0 00111101 00010010 11010110 1
偶校验 3D 12 D6 奇校验
Weigand 34 编码：
0 01101011 00111101 00010010 11010110 0
偶校验 6B 3D 12 D6 奇校验
Uart 接口hex格式输出介绍：（默认格式）
串口参数 9600bit/s 1位停止位，无校验模式
数据帧定义
0X02+数据长度(1byte)+卡片类型（1byte）+卡片序列号（8byte）+异或校验（1byte）+0x03
数据长度 本协议为固定长度 13个字节
卡片类型
0X20 iclass
0x21 iso15693
0x22 二代证
0x23 ISO14443A 4字节卡号
0x24 ISO14443A 7字节卡号
0x25 FELICA 卡
0x30 EM4100
卡片序列号 长度8字节,当卡片序列号不够8字节的时候高字节补0
异或校验 该校验值是除去0x02,0X03 以外的数据段的异或运算值
Uart 接口ASCLL格式输出介绍：
串口参数 9600bit/s 1位停止位，无校验模式
数据帧定义
卡片类型（2byte）+卡片序列号（16byte）+ 信息长度（0~255）+CPU信息（<256）+0x0d+0x0a
卡片类型
20 iclass
21 iso15693
22 二代证
23 ISO14443A 4字节卡号
24 ISO14443A 7字节卡号
25 FELICA 卡
30 EM4100
51 北京一卡通
卡片序列号 长度16位数据的ASCLL码显示。所有字母为大写输出
Cpu信息 根据不同运用会做相关约定，这里只定义长度和位置
0X0D0A 回车换行符
USB 数据格式(键盘输出模式)
该模式下，设备被识别成一个USB 键盘设备。
刷卡输出卡片序列号的10位10进制卡号 加回车键
USB 转串口模式(虚拟串口)
该模式下，USB 需要驱动程序虚拟串口。
数据格式与UART 模式ASCLL格式输出相同，
订货信息
产品型号 订货编码 说明
DAHID-MJ-RWWG WG Wiegand 输出，W26/34可切换
DAHID-MJ- HEX HEX Uart 输出 HEX 格式输出
DAHID-MJ-ASCLL ASCLL Uart 输出 ASCLL格式输出
DAHID-MJ- USB USB USB 键盘输出模式
DAHID-MJ-232 232 USB 虚拟串口模式
常见问题
1、关于工作电压
该模式不支持3.3V ,只可以5V 工作，低电压情况下无法读取二代证等CPU卡，该模块工作电流在80mA 左右。请保证电源供应
2、支持那些常用卡片
默认同时支持IC卡，ID卡，二代证，银行卡，公交卡、iclass、电子标签卡片，读取卡片序列号，更多操作可以定制。
3、安装环境要注意那些？
远离金属，开关电源，LCD 屏背光电源等干扰源。 相同频率得读卡器应该间隔10CM 以上安装
4、USB接口运用注意事项
USB 运用深圳道尔推荐使用键盘模式，虚拟串口模式必须安装驱动程序，有可能与操作系统原有文件冲突，有出现蓝屏的可能。深圳道尔建议工业运用不要采用虚拟串口模式。
