针对写字楼，小区，医院，学校，办公楼，酒店等项目；通过将人脸识别技术和智能乘梯控制技术的有机结合，提高乘梯的舒适度，方便对居住人员乘梯的管理，科学合理施工建设，实现最大性价比，立足现在需求、着眼未来全面智能化管理；该系统可带刷卡同时亦可随时扩展：二维码电梯门禁、微信小程序梯控、可给物业微信公众服务号部署访客功能。

（1）轿厢呼梯二维码刷卡电梯控制系统；

（2）人脸识别电梯系统；

（3）梯控管理中心；

（4）小程序上传人脸，物业审批；

（5）可选配微信小程序访客管理系统。支持人脸小程序上传。可按时限，和次数进行授权控制，并且访客入场后，系统自动删除人像，最大程度的满足访客无感入场，和对人脸数据安全性的个人隐私！

本项目将严格按照以下标准和规范执行，如有新的标准和规范将按照国家颁布的新标准和规范执行。

GB7588-2003 《电梯制造与安装安全规范》及1号、2号修改单特别是2019年 国家质量监督总局下发的 《电梯制造与安装安全规范》把梯控列入一般维修接线方式

TSG7007-2016 《电梯型式试验规则》

GB2423.1-89 电工电子产品基本环境试验规程 试验A：低温试验方法

GB2423.2-89 电工电子产品基本环境试验规程 试验B：高温试验方法

GB2423.3-89 电工电子产品基本环境试验规程 试验Ca恒定湿热试验方法

GB4943-95 信息技术设备（包括电气事务设备）的安全

GB9813-88 微型数字电子计算机通用技术条件

JGJ/T16-92 《民用建筑电气设计规范》；

设计概述

1、系统设计简洁可靠，系统整体安全可靠，并符合本工程运营、管理和发展的需要，在一定时期内保持其先进性。

2、系统设计充分考虑电梯运行的安全性和可靠性，系统内各子系统或设备之间的相互通信，确保数据的畅通无阻。

3、系统软件和硬件设备的配置满足本工程使用的实际需要，保证系统的完整性和经济性，并具有一定的可扩展性和开放性。

先进性： 人脸识别的电梯自动控制系统采用先进的人脸识别技术，识别率高，反应速度快，行业内领先。

可靠性：当设备故障时自动退出呼梯控制，保证电梯的正常使用；当应急状况出现，例如火灾消防报警时，自动退出呼梯控制，可以应急状态运行；

可扩展性：我们所设计的系统，可以根据实际情况对系统硬件和软件进行灵活地配置和组合，能方便地升级和更新，以适应业务的不断发展和更新。

灵活性：系统组网方式灵活，系统功能配置灵活，利用现有资源灵活，将各类型资源的利用，都溶入组网方案之中。能满足不同单元的业务需要，软件功能全面，配置方便。无论是系统硬件结构还是软件的逻辑模块的设计，我们均考虑采用可持续发展的模块化设计，系统可以随时根据建设需要，进行不同的硬件、软件功能模块组合，实现业主的每一个实际需求。

实用性：系统设计从用户角度出发，有针对性地结合项目的实际情况考虑问题，做到因地制宜。系统能将招标要求的功能付诸实践。充分利用现有资源，尽量降低选购设备成本，使系统具有较高的性能价格比。

易管理和维护：系统正常运行后，系统的管理和维护是管理人员直接面对的问题，所以在设计本工程系统时，我们充分考虑到业主的需求，保证设计的系统到达方面管理和容易维护的原则。

1.4 设备选型

1、完全符合本工程的使用、管理及环境要求。

2、系统是先进的，具有系统扩充和软件升级的能力，并能方便地和其他相关系统兼容。

3、系统和设备是成熟、可靠的。

4、设备制造工艺符合中华人民共和国、生产国和国际的相关标准。

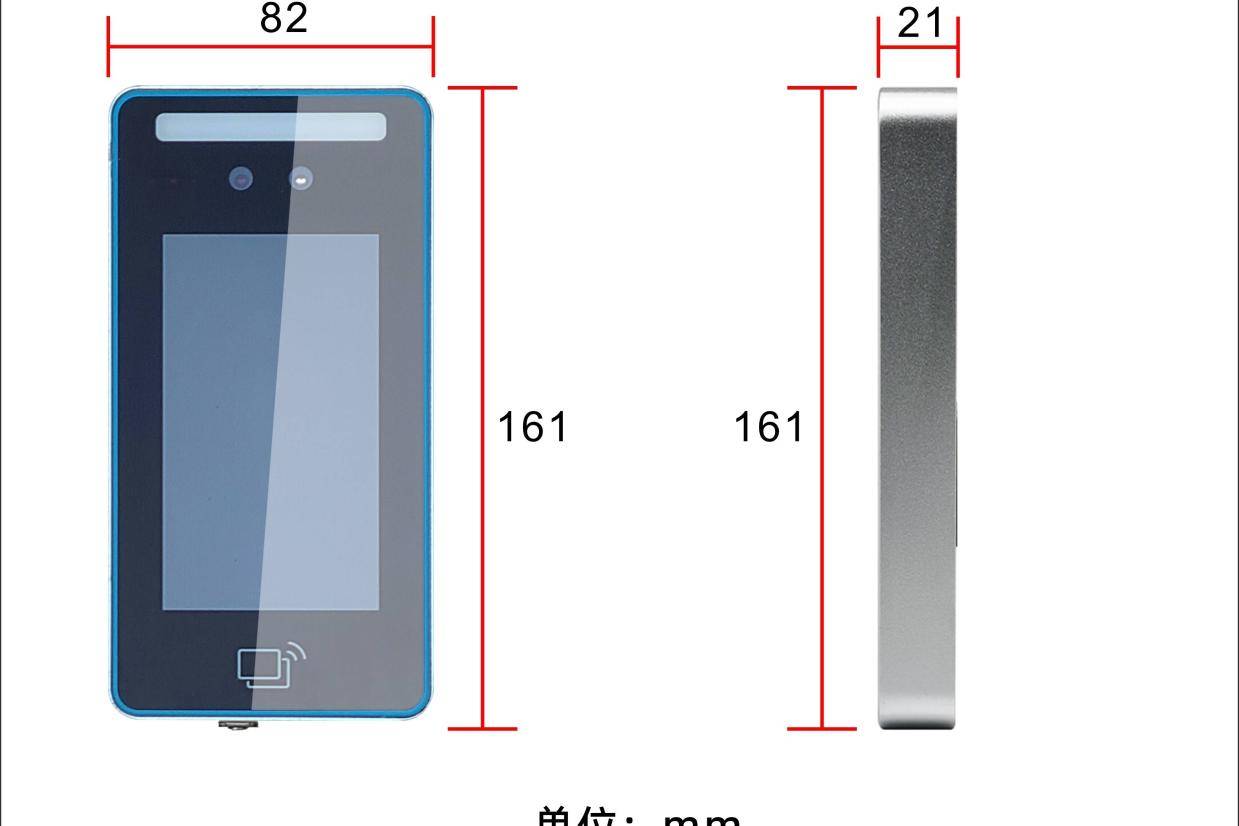

基本参数

处 理 器

ARM Cortex-A7 Dual Core up to 1Ghz

显 示 屏

7寸高清屏

传 感 器

1/2.8" CMOS

最低照度

0.01Lux@(F1.2,AGC ON)

快 门

1/25秒至1/10000秒

镜 头

6mm定焦

宽 动 态

支持

数字降噪

自动调节

背光补偿

支持

语音播报

支持，支持TTS语音播报定制；

抓拍功能

图片格式

采用JPEG 编码

图片尺寸

640*352，局部特写图根据实际画面占比

智能功能

识别模式

脱机动态人像识别

识别类型

1：N

活体检测

支持

人 像 库

10000张

通行记录

10000条

识别速度

≤300ms

识别距离

0.5-1.5米

人像库下发

单张图片、批量图片、刷卡注册（选配）、平台下发

管理类型

黑名单、白名单、临时用户

输出模式

韦根26/34/66、继电器

触发方式

视频触发

网络功能

支持协议

TCP/IP,HTTP,DNS,NTP,FTP, websocket;

通用功能

心跳,密码保护,NTP校时

接 口

通讯接口

1个RJ45 10M/100M自适应以太网口

继电器接口

1路继电器输出

韦根接口

1路韦根输出

其他参数

电源

DC 12V/2A

功 耗

≤8W

工作温度

-20℃～＋70℃

工作湿度

0%－90%（无凝结）

2.1 系统概述

在科技与社会飞速发展的今天，人们的生活水平也日益提高，人们生活的住宅和办公场所都需要乘坐电梯，时间观念也日益增强，也越来越忙碌，随身携带的物品也越来越少，越来越电子化。人脸识别电梯自动控制系统的出现，将人们的双手解脱出来，只需信步进入电梯，便可实现自动呼梯，乘梯达到预先设定的楼层。特别是针对小孩，老年人必须有应对方案，年轻人手机不离身也是关注重点。

目前的楼房越来越高，小区的人数规模也越来越大，进出人员频繁，单从管理人员肉眼识别已经达不到安全管理的目的。人脸识别自动乘梯系统的出现，将自动甄别在册人员和非在册人员，有效遏制人员的无序流动，提高小区安全管理的效率和档次。

应考虑到人脸识别电梯自动控制系统的国内先进性、系统运行的稳定性和兼容性。在系统设备选择方面，主要设备全部选用道尔产品以确保系统运行的稳定性。

根据业主的要求以及实场的实际情况，并以系统合理性、先进性、可靠性、实用性和可扩展性为原则，将系统进行全面可行的会议系统建设。

本项目人脸识别电梯自动控制系统包含以下个子系统：

（1） 人脸识别系统

（2） 乘梯控制系统

（3） 小程序人脸上传系统

选用国际知名的品牌产品，以及有雄厚实力和绝对优秀技术支持能力的厂家（必须拥有核心硬件和软件开发能力）、不能是代理商，以保证建设指标的实现和系统工作的可靠性。

基本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保证器材和系统的先进性、成熟性。该系统可随时扩展：二维码电梯门禁、微信小程序梯控、微信公众号访客梯控。

选用高度智能化、高技术含量的产品，以标准化和模块化为设计要求，既便于系统的管理和维护使用，又可保持系统较长时间的先进性。

2.4 方案设计

人脸识别电梯自动控制系统由人脸识别系统、乘梯呼叫控制系统、微信小程序系统组成，用于居民的无卡式自动识别乘梯和无卡式小区管理系统。该系统可随时扩展：二维码电梯门禁、微信小程序梯控、微信公众号访客梯控。

人脸识别系统：动态人脸识别一体机；

道尔人脸识别比对一体机集图像采集、人脸检测、人脸跟踪和人脸识别等功能为一体，有效地解决了人脸识别系统的高成本问题，在识别速度、识别效果和软硬件成本之间达到了很好的平衡，可广泛应用于小区门禁、考勤、道闸通道、梯控等场景。

2、产品特性

l 全球第一家低成本嵌入式方案人脸抓拍，跟踪，识别一体机

l 自适应多种光照条件，多种角度的场景

l 自动选取最优人脸照片进行比对

l 人脸检测率≥98%;适应上下左右偏转±60 度；人脸识别准确度≥97%

l 人证比对 1：1 通过率≥ 99%;实抓人脸 1：N（N= 1500）通过率≥ 97%； 百万级身份证库首中率 ≥90%;现场照片识别率 ≥99%

l 200 万像素图片，平均处理时间≤500ms

l 1s 内实现人脸比对

l 有效识别距离支持 1-3m，区域中同时抓拍人数支持 1-3 人

l 支持 1500 个人脸白名单或黑名单

l 支持离线人数统计，性别识别，年龄识别

l 支持离线黑白名单报警

l 支持根据客户需求实现外观定制，可提供带屏、枪机、半球。

3、核心特色

l 采用基于改进的多任务级联卷积神经网络的人脸检测技术，降低了对图片质量的要求，大幅提升了人脸的检测速度

l 基于改进光流的人脸跟踪技术，对视频序列中的人脸进行快速跟踪，通过人脸评价手段仅选取高质量的人脸图像进行人脸识别，有效地降低了系统的负载

l 基于改进残差网络(ResNet)的人脸识别技术，在对高质量人脸图像进行对齐处理后，利用改进 ResNet 网络提取人脸特征，计算其与库中人脸的相似度

l 最新处理器搭载高性能 GPU+CPU 并行混合分布式架构，性能提升 5-10 倍，为复杂的数学和几何计算带来超强计算能力

l 深度学习模型由亿万级样本训练得来，具有很好的泛化性能

l 所有处理均在一体机中完成，无需配备额外台式电脑或服务器

l 可扩展性强，基于识别结果可方便地开发多种应用功能

l 一体机的识别结果可通过网络进行集中【可选】，为大数据分析提供支撑

2.4.2 乘梯呼叫控制系统

乘梯呼叫控制系统是针对电梯的内呼或者外呼按钮进行断续控制.

乘梯呼叫控制系统是是系统的逻辑运算部分和输出执行部分。

乘梯呼叫控制系统主要包括：电梯按钮输入控制，网络TCP/IP接入，手动脱离接入，通信接口，权限控制逻辑，用户记录存储等。

系统的基本组成：

权限控制：用户的乘梯权限，是指对用户的乘梯次数、乘梯时段、乘梯期限的管理，特定情况下可以禁止某用户的乘梯权限，权限控制也包括对电梯某层或者部分乃至全楼层权限的开放和禁止。用户分作住户、管理人员、和访客，三者拥有不同的权限，三者的权限通过管理人员设定和更改。

信号接入：手动权限控制是为了电梯的在特定的情况而设定的信号输入，保证在某些特殊情况下取消乘梯控制系统的乘梯限制，可以自由乘梯。

通信接口：通信接口和人脸识别设备相连，用于接收人脸识别设备输出的人脸识别设备信息，反馈权限比对结果。

 设计指标

符合国家电梯检测中心对IC类电梯控制系统整体设计规范，拥有国家电梯监测中心出具的检测报告。

2.4.3 图像系统

图像系统是整个图像存储系统，图像识别系统，用户权限控制的总控制平台，也是管理员登录系统的平台。

图像存储系统高可靠云端服务器，保证图像存储的高可靠性和高保真性，用于图像的录入存储和图像的下发，以及图像的二次下发。

图像识别系统用于对熟悉面孔的记录和默认面孔的比对和跟踪，可以跟更高层次的平台产生对接。

每个小区或者园区的管理者拥有自己的账号和密码，可以登录查看本区域内的乘梯记录，人员的统计报表等。
