智能门禁与梯控解决方案：二维码电梯、IC卡门禁、微信小程序人脸梯控、人脸门禁
二维码电梯、IC卡门禁；微信小程序人脸梯控、人脸门禁方案书
针对**现有项目；通过将人脸识别技术和智能乘梯控制技术的有机结合，提高乘梯、开门的舒适度，方便对居住人员乘梯、开门的管理，科学合理施工建设，实现最大性价比，立足现在需求、着眼未来全面智能化管理；该系统保留原有门禁及梯控刷卡同时可随时扩展：二维码电梯、门禁；微信小程序梯控、门禁；可选配给物业微信公众服务号部署访客功能。
1.1 工程范围
**人脸识别门禁、电梯自动控制系统包括：
（1）轿厢人脸呼梯控制系统；
（2）人脸识别门禁系统；
（3）梯控管理中心；
（4）小程序上传人脸，物业审批；
（5）可选配深圳道尔微信小程序访客管理系统。支持人脸小程序上传。可按时限，和次数进行授权控制，并且访客入场后，系统自动删除人像，最大程度的满足访客无感入场，和对人脸数据安全性的个人隐私！
1.2 设计依据
本项目将严格按照以下标准和规范执行，如有新的标准和规范将按照国家颁布的新标准和规范执行。
GB7588-2003 《电梯制造与安装安全规范》及1号、2号修改单特别是2019年 国家质量监督总局下发的 《电梯制造与安装安全规范》把梯控列入一般维修接线方式
TSG7007-2016 《电梯型式试验规则》
GB2423.1-89 电工电子产品基本环境试验规程 试验A：低温试验方法
GB2423.2-89 电工电子产品基本环境试验规程 试验B：高温试验方法
GB2423.3-89 电工电子产品基本环境试验规程 试验Ca恒定湿热试验方法
GB4943-95 信息技术设备（包括电气事务设备）的安全
GB9813-88 微型数字电子计算机通用技术条件
JGJ/T16-92 《民用建筑电气设计规范》；
1.3 系统设计
设计概述
1、系统设计简洁可靠，系统整体安全可靠，并符合本工程运营、管理和发展的需要，在一定时期内保持其先进性。
2、系统设计充分考虑电梯运行的安全性和可靠性，系统内各子系统或设备之间的相互通信，确保数据的畅通无阻。
3、系统软件和硬件设备的配置满足本工程使用的实际需要，保证系统的完整性和经济性，并具有一定的可扩展性和开放性。
先进性： 人脸识别的门禁、电梯自动控制系统采用先进的人脸识别技术，识别率高，反应速度快，行业内领先。
可靠性：当设备断电时自动退出呼梯控制，保证电梯的正常使用；当应急状况出现，手动退出呼梯控制，可以应急状态运行；
可扩展性：我们所设计的系统，可以根据实际情况对系统硬件和软件进行灵活地配置和组合，能方便地升级和更新，以适应业务的不断发展和更新。
灵活性：系统组网方式灵活，系统功能配置灵活，利用现有资源灵活，将各类型资源的利用，都溶入组网方案之中。能满足不同单元的业务需要，软件功能全面，配置方便。无论是系统硬件结构还是软件的逻辑模块的设计，我们均考虑采用可持续发展的模块化设计，系统可以随时根据建设需要，进行不同的硬件、软件功能模块组合，实现业主的每一个实际需求。
实用性：系统设计从用户角度出发，有针对性地结合项目的实际情况考虑问题，做到因地制宜。系统能将招标要求的功能付诸实践。充分利用现有资源，尽量降低选购设备成本，使系统具有较高的性能价格比。
易管理和维护：系统正常运行后，系统的管理和维护是管理人员直接面对的问题，所以在设计本工程系统时，我们充分考虑到业主的需求，保证设计的系统到达方面管理和容易维护的原则。
1.4 设备选型
1、完全符合本工程的使用、管理及环境要求。
2、系统是先进的，具有系统扩充和软件升级的能力，并能方便地和其他相关系统兼容。
3、系统和设备是成熟、可靠的。
4、设备制造工艺符合中华人民共和国、生产国和国际的相关标准。
第二章 人脸识别电梯自动控制系统
2.1 系统概述
在科技与社会飞速发展的今天，人们的生活水平也日益提高，人们生活的住宅和办公场所都需要乘坐电梯，时间观念也日益增强，也越来越忙碌，随身携带的物品也越来越少，越来越电子化。人脸识别门禁、电梯自动控制系统的出现，将人们的双手解脱出来，只需信步进入单门门口自动开门且电梯可实现自动呼梯，乘梯达到预先设定的楼层。特别是针对小孩，老年人用原有刷卡方案，年轻人手机不离身也是关注重点。
目前的楼房越来越高，小区的人数规模也越来越大，进出人员频繁，单从管理人员肉眼识别已经达不到安全管理的目的。人脸识别自动乘梯自动开门系统的出现，将自动甄别在册人员和非在册人员，有效遏制人员的无序流动，提高小区安全管理的效率和档次。
应考虑到人脸识别门禁、电梯自动控制系统的国内先进性、系统运行的稳定性和兼容性。在系统设备选择方面，主要设备全部选用道尔产品以确保系统运行的稳定性。
根据业主的要求以及实场的实际情况，并以系统合理性、先进性、可靠性、实用性和可扩展性为原则，将系统进行全面可行的人脸门禁、梯控系统建设。
本项目人脸识别电梯自动控制系统包含以下个子系统：
（1） 人脸识别门禁系统
（2） 人脸乘梯控制系统
（3） 小程序人脸上传系统
2.2 方案设计
人脸识别门禁、电梯自动控制系统由人脸识别门禁系统、人脸乘梯呼叫控制系统、微信小程序系统组成，用于居民的无卡式自动识别乘梯和无卡式小区管理系统。该系统可随时扩展：二维码电梯及门禁、微信小程序梯控、微信公众号访客梯控。
2.2.1 人脸识别系统
人脸识别门禁、梯控系统：动态人脸识别一体机；
道尔人脸识别比对一体机集图像采集、人脸检测、人脸跟踪和人脸识别等功能为一体，有效地解决了人脸识别系统的高成本问题，在识别速度、识别效果和软硬件成本之间达到了很好的平衡，可广泛应用于小区门禁、考勤、道闸通道、梯控等场景。
2、产品特性
全球第一家低成本嵌入式方案人脸抓拍，跟踪，识别一体机
自适应多种光照条件，多种角度的场景
自动选取最优人脸照片进行比对
人脸检测率≥98%;适应上下左右偏转±60 度；人脸识别准确度≥97%
人证比对 1：1 通过率≥ 99%;实抓人脸 1：N（N= 1500）通过率≥ 97%； 百万级身份证库首中率 ≥90%;现场照片识别率 ≥99%
200 万像素图片，平均处理时间≤500ms
1s 内实现人脸比对
有效识别距离支持 1-3m，区域中同时抓拍人数支持 1-3 人
支持 1500 个人脸白名单或黑名单
支持离线人数统计，性别识别，年龄识别
支持离线黑白名单报警
支持根据客户需求实现外观定制，可提供带屏、枪机、半球。
3、核心特色
采用基于改进的多任务级联卷积神经网络的人脸检测技术，降低了对图片质量的要求，大幅提升了人脸的检测速度
基于改进光流的人脸跟踪技术，对视频序列中的人脸进行快速跟踪，通过人脸评价手段仅选取高质量的人脸图像进行人脸识别，有效地降低了系统的负载
基于改进残差网络(ResNet)的人脸识别技术，在对高质量人脸图像进行对齐处理后，利用改进 ResNet 网络提取人脸特征，计算其与库中人脸的相似度
最新处理器搭载高性能 GPU+CPU 并行混合分布式架构，性能提升 5-10 倍，为复杂的数学和几何计算带来超强计算能力
深度学习模型由亿万级样本训练得来，具有很好的泛化性能
所有处理均在一体机中完成，无需配备额外台式电脑或服务器
可扩展性强，基于识别结果可方便地开发多种应用功能
一体机的识别结果可通过网络进行集中【可选】，为大数据分析提供支撑
4、技术参数
轿厢内人脸识别机
基本参数
处 理 器 ARM Cortex-A7 Dual Core up to 1Ghz
显 示 屏 7寸高清屏
传 感 器 1/2.8" CMOS
最低照度 0.01Lux@(F1.2,AGC ON)
快 门 1/25秒至1/10000秒
镜 头 6mm定焦
宽 动 态 支持
数字降噪 自动调节
背光补偿 支持
语音播报 支持，支持TTS语音播报定制；
抓拍功能
图片格式 采用JPEG 编码
图片尺寸 640*352，局部特写图根据实际画面占比
智能功能
识别模式 脱机动态人像识别
识别类型 1：N
活体检测 支持
人 像 库 10000张
通行记录 10000条
识别速度 ≤300ms
识别距离 0.5-1.5米
人像库下发 单张图片、批量图片、刷卡注册（选配）、平台下发
管理类型 黑名单、白名单、临时用户
输出模式 韦根26/34/66、继电器
触发方式 视频触发
网络功能
支持协议 TCP/IP,HTTP,DNS,NTP,FTP, websocket;
通用功能 心跳,密码保护,NTP校时
接 口
通讯接口 1个RJ45 10M/100M自适应以太网口
继电器接口 1路继电器输出
韦根接口 1路韦根输出
其他参数
电源 DC 12V/2A
功 耗 ≤8W
工作温度 -20℃～＋70℃
工作湿度 0%－90%（无凝结）
效果图如下：
大门人脸识别门禁机
基本参数
处 理 器 ARM Cortex-A7 Dual Core up to 1Ghz
显 示 屏 4.3寸LCD屏
传 感 器 1/2.8" CMOS
最低照度 0.01Lux@(F1.2,AGC ON)
快 门 1/25秒至1/10000秒
镜 头 6mm定焦
宽 动 态 支持
数字降噪 自动调节
背光补偿 支持
语音播报 支持，支持TTS语音播报定制；
抓拍功能
图片格式 采用JPEG 编码
图片尺寸 640*352，局部特写图根据实际画面占比
智能功能
识别模式 脱机动态人像识别
识别类型 1：N
活体检测 支持
人 像 库 10000张
通行记录 1000条
识别速度 ≤300ms
识别距离 0.5-1.5米
人像库下发 单张图片、批量图片、刷卡注册（选配）、平台下发
管理类型 黑名单、白名单、临时用户
输出模式 韦根26/34/66、继电器
触发方式 视频触发
网络功能
支持协议 TCP/IP,HTTP,DNS,NTP,FTP, websocket;
通用功能 心跳,密码保护,NTP校时
接 口
通讯接口 1个RJ45 10M/100M自适应以太网口
继电器接口 1路继电器输出
韦根接口 1路韦根输出
其他参数
电源 DC 12V/2A
功 耗 ≤8W
工作温度 -20℃～＋70℃
工作湿度 0%－90%（无凝结）
配件清单 主机、电源、说明书、合格证、壁装支架
包装尺寸 315mm*165mm*65mm
包装重量 760g
5、外观图（仅供参考，以现场实际安装为准）
单元门口机建议
效果图如下：
梯控建议
效果图如下：
2.2.2 人脸乘梯呼叫控制系统
乘梯呼叫控制系统是针对电梯的内呼或者外呼按钮进行断续控制.
乘梯呼叫控制系统是是系统的逻辑运算部分和输出执行部分。
乘梯呼叫控制系统主要包括：电梯按钮输入控制，网络TCP/IP接入，手动脱离接入，通信接口，权限控制逻辑，用户记录存储等。
系统的基本组成：
权限控制：用户的乘梯权限，是指对用户的乘梯次数、乘梯时段、乘梯期限的管理，特定情况下可以禁止某用户的乘梯权限，权限控制也包括对电梯某层或者部分乃至全楼层权限的开放和禁止。用户分作住户、管理人员、和访客，三者拥有不同的权限，三者的权限通过管理人员设定和更改。
信号接入：手动权限控制是为了电梯的在特定的情况而设定的信号输入，保证在某些特殊情况下取消乘梯控制系统的乘梯限制，可以自由乘梯。
通信接口：通信接口和人脸识别设备相连，用于接收人脸识别设备输出的人脸识别设备信息，反馈权限比对结果。
2.2.3 人脸门禁控制系统
人脸门禁系统是单元门伸缩门给继电器信号进行断续控制.
人脸控制系统主要包括：人脸门禁机，网络TCP/IP接入，权限控制逻辑，用户记录存储等。
设计指标
符合国家电梯检测中心对IC类电梯控制系统整体设计规范，拥有国家电梯监测中心出具的检测报告。
2.2.4 图像系统
图像系统是整个图像存储系统，图像识别系统，用户权限控制的总控制平台，也是管理员登录系统的平台。
图像存储系统高可靠云端服务器，保证图像存储的高可靠性和高保真性，用于图像的录入存储和图像的下发，以及图像的二次下发。
图像识别系统用于对熟悉面孔的记录和默认面孔的比对和跟踪，可以跟更高层次的平台产生对接。
每个小区或者园区的管理者拥有自己的账号和密码，可以登录查看本区域内的乘梯记录，人员的统计报表等。
人脸梯控施工方案
现场已有刷卡梯控系统（此次增加人脸无缝兼容）
梯控层控设备施工范围和内容
一、 影响施工费用的因素
1、电梯品牌、型号以及对与梯控设备的对接工艺要求
2、电梯轿顶结构，轿顶到操纵箱的布线路由，对布线过程的难度要求
3、操纵箱的结构，原有梯控系统接线。
4、控制楼层按键的多少，以及楼层按键信号的接线方式
5、其它现场配合条件，如配合人员的配合度、施工连续性、取电、安装位置的可操作性等。
6、安装完毕后对现场管理人员的培训人次等
二、 施工工艺和范围

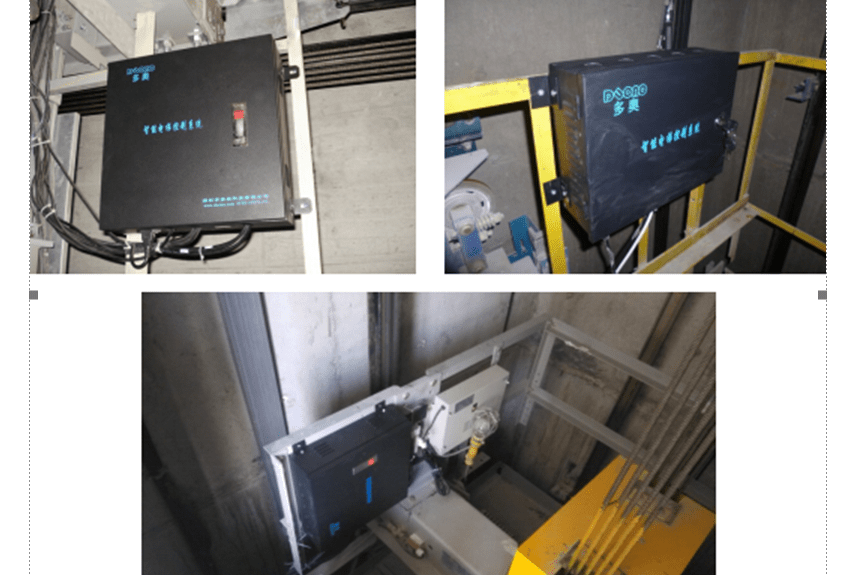

1、主控设备在轿顶在不影响电梯检修人员日常电梯维护及维修作业的位置可靠牢固的安装固定
2、轿厢内人脸读头安装固定，在满足安装条件下采用外挂式
3、主控设备到读头、主控设备到电梯之间的连线布线，以及梯控设备取电（原则在轿顶取220V电源，如需要从机房取电需另外核算费用）
4、如客户选择联网方式，则还包括无线网桥接入、联网线缆接入的安装，但原则上不包活消防线缆、联网线缆的布设，联网线缆均需客户提供到指定位置。
5、安装完毕后保期（一年）内的免费质保服务，终身提供软件免费升级、硬件质保服务只收取相应材料费。
一、工具包。
主工具：手砂轮、螺丝刀（平口大、平口中、平口小、十字中、十字小各一把）、美工刀、剪刀、剥线钳、专用压线钳、老虎钳、小扳手、小套筒、万用表、道尔电梯管理卡、测试卡。
辅件：螺丝、螺帽、垫圈、塑料板、电源线、楼层线、扎线带、电工胶布、测试线、创可贴。
二、装前检查。
1、检查电梯外观是否完整。
2、按所有按键，检查按键是否点亮、有效，并让电梯运行一次。
三、安装前的测试。
A、要保持电梯按键可按亮。如在电梯停止状态，按键是无电信号的。
B、如已安装了电梯IC控制器的电梯，测量方法不能完全按现在方法。
C、国产杂牌梯，测量出的两根信号线是对的，但线序可能每层都不一样。
D、有些电梯使用的是三线制，原理一样。
四、安装
A、尽可能将电梯停在最低楼层。
B、使用钥匙打开COP面板。
C、将电梯打到停止或检修状态。
五、人脸机固定。
A、合适位置安装人脸机
B、固定螺丝。
C、保证读头高度及现场空间不影响电梯按键。
D、取消轿顶电源，恢复电梯正常状态。
六、组网
电梯布线
示意图
无线组网 -无线网桥
七、软件及微信小程序或甲方微信公众服务号部署调试
人脸门禁施工方案
道尔人脸门禁机 是门禁系统的核心部分，它负责整个系统输入、输出信息的处理和储存，控制输出等。
出门按钮：按一下打开门的设备，适用于对出门无限制的情况。（用原有）
锁：用于检测门的安全/开关状态等（用原有）。
电源：整个系统的供电设备。
下面是门禁系统中的各种安装示意图。
门禁安装大样图
