二维码刷卡人脸识别梯控及电梯五方对讲方案探讨

一、产品概述：

本系统是深圳道尔最新打造的一款无距离限制 4G 纯数字的电梯无线对讲，专门解

决现有传统无线对讲存在的信号差、串频道、抗干扰性能底、受环境影响大等问题。

本系统同时具备转接手机功能，为值班室无人值守时提供便捷和效率。本产品采

用 4G 纯数字传输式无线电梯呼叫系统，本系统具有无需任何施工铺架线、大范围电

梯无线集中管理、抗干扰能力强、音质清晰、无线呼叫可覆盖全国、智能化程度高、

使用方便、可明确显示和语音播报电梯的准确名称。

本系统面板数字按键采用激光打印，操作，安装简单等优越特性。能够在不改动

电梯的内部结构、外观和原电梯操作方法的前提条件下，实现多部以至上百部电梯无

线连网通信，实现监控中心对电梯的集中对讲和管理，电梯内人员只需通过一次按键

呼叫后，实现自动无线对讲连接，外部呼入能自动接听，自动挂断等多种功能。极好

地解决了因电梯故障所带来的一系列问题。

二、产品功能特点：

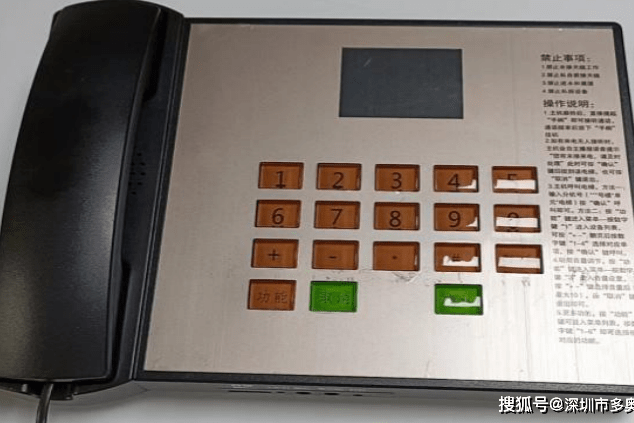

4G 对讲主机系统：

1、主机具备转接手机功能，遇值班人员无人接听时，系统会自动转接到外部手机或电话。

2、主机采用中国移动 4G 纯数字信号传输，无距离限制。

3、主机可指定回拨任何一台电梯，具备电话本功能，无需做对照表进行记录。

4、主机可向所有电梯进行群呼广播。

5、主机来电提示语音，可精确播报任意一台电梯位置和显示，第一时间就可确认呼叫电梯

的精准位置，免去了需要查找对照表的流程。

6、主机具备占线检测功能，在通话中，其它电梯呼入后主机会提示有**电梯正在呼入。

7、主机接收到电梯呼叫信号后，提起手柄即可接听对讲，放下手柄系统即可挂机。

8、监控室可根据项目实际需求配置多台主机。

9、主机采用 4G 纯数字信号传输，无需设置频道不会串频，可直接与分机对码即可。

10、主机具备一键巡检功能，可检测所有分机是否正常。

11、主机具备来电未接语音提醒，播报“您有未接来电，请及时处理”

12、主机具备信号自检功能，信号强弱无需靠通话中判别，直接观察主机显示屏判别信号

强弱即可

4G 对讲分机系统：

1、每台分机可带 1-4 台电梯，每台电梯呼叫后轿厢内会播报安抚语音。

2、任何分机的电梯编号都可随意编写，最大可以设置到 999 号楼 9 单元 9 号电梯。

3、分机采用高速率拾音系统，使对讲声音更清晰且无杂音。

4、分机中国移动 4G 纯数字信号传输，无距离限制。

5、分机采用金属外壳，保证散热效果，减少电子元器件的老化，保证设备的质量和寿命。

6、每台分机带的所有电梯都可同时向监控室呼叫和对讲。

7、主机采用中国移动 4G 纯数字信号传输，永久不会串频。

8、分机具备信号自检功能，信号强弱无需靠通话中判别，观察分机信号强弱指示灯即可

二、来电接听： 1.电梯呼叫后，主机屏幕会显示**电梯呼叫且同步语音播报提示音。 2.收到报警后，提起“手柄”后屏幕显示通话中后，进行对话 三、通话挂机： 1.与电梯对话完毕后，放下“手柄”结束通话。 四、回拨电梯： 1.输入对应的电梯编号，然后按“确认”键回拨通话 2.按“群呼”键，即可向所有电梯群呼广播 五、巡检操作： 1.按“功能”键进入菜单列表，然后按数字键“2”系统开始巡检，屏幕会 显示无法通讯的分机编号。 六、已接查询： 1、按“功能”键进入菜单列表，然后按数字键“5”查看已接记录 七、未接查询： 1、电梯呼叫主机后，如无人接听，主机会持续发出语音提示“您有未接来 电，请及时处理”，可直接按“确认”键回拨到该电梯进行通话。 2、按“功能”键进入菜单列表，然后按数字键“6”查看已接记录 八、对码设置： 1.分机天线连接好后给分机送电，电源接入正常后电源灯亮起 2.然后观察分机网络灯常亮后,按一下分机的“对码”按键，分机对码灯亮起 3.主机按“功能”键进入菜单列表，然后按数字键“4”进入对码界面，输 入对码分机上的 12 位分机编号，在输入该对码分机的楼号、单元、梯号 后，按主机上的“确认”健。观察分机上的对码灯熄灭后，对码完成。所 有分机依次类推 九、分机安装： 1.分机天线与分机连接可靠并放置在室外，天线远离机器。 2.分机输入电源为 DC12V 3.分机安装在电梯机房内，远离动力电 4.信号强度灯蓝灯闪表示信号弱，蓝灯长亮表示信号强

接线注意事项

1、将分机安装电梯控制机房离门窗近的地方便于操作和无线信号的接收和发射，并且放在平面

墙离地面 1.5 米处，用 4 个螺丝钉打孔固定。

2 、将专用 UPS 电源置于合适位置，接通 AC220 电源，打开电源指示为绿色灯亮 12V 电源输出。（充

电时红色指示灯亮，第一次使用要充电 24 小时）。

3、将天线与分机连接，并垂直放于距离在 1 米以外位置。天线杆垂直向上，天线远离分机主机和

电源。

4、将电梯对讲分机的通话器接口通过电梯随行电缆接入轿箱里的通话器上。接线正确时通话器红

色指示灯亮，无线电梯对讲分机接口如下：

红线 +12V±1V（接机房电话）

黑线 -地线（接机房电话，轿厢，轿顶，底炕通话器）

蓝线 -信号线（接机房电话，轿厢，轿顶，底炕通话器）

5、将电源输出的 12V 电源线接入对讲分机，分机的电源指示灯为红色，工作时录音蓝色灯亮起。 十一、注意事项：

为了防止发生火灾、人身伤害及损坏本机，请务必遵守下列注意事项：

1、切勿在没有安装天线时进行工作，这样操作可能导致无法正常通信！

2、切勿在没有关闭机器电源的时候，带电插拔天线。

3、擅自拆开、调整或改造本机，将影响整机电性能，并导致保修服务失效。

4、请勿将本无线对讲系统受到长时间的阳光直射，也不要将它放在加热器具附近。

5、请勿将无线对讲系统放在极度多尘，潮湿以及水溅之处，也不要将它放在不平衡的表面上。
